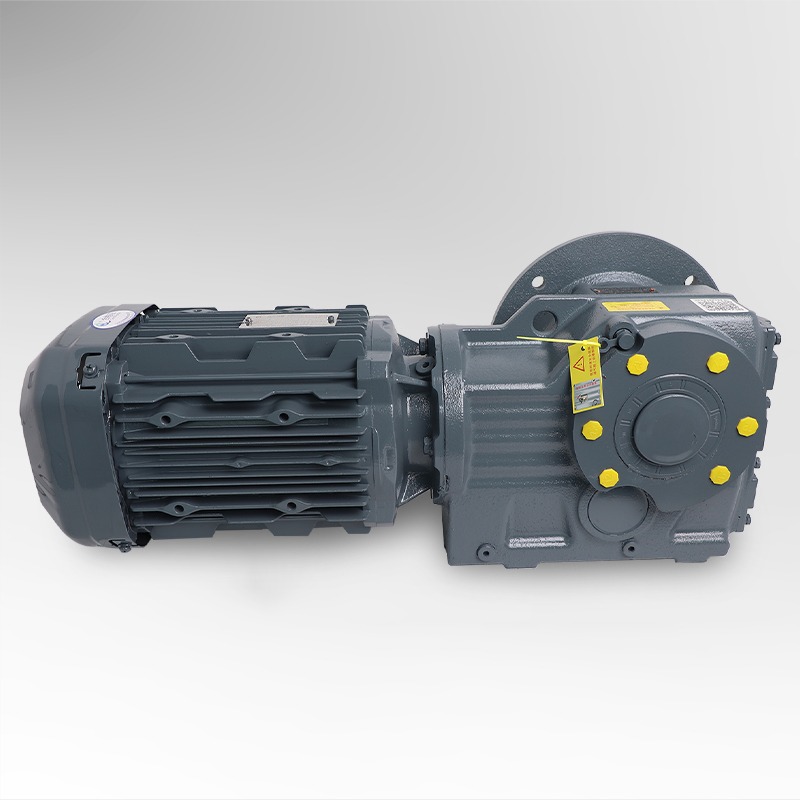

Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF là gì?

I. Tổng quan về Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF

Trong lĩnh vực cơ khí hiện đại, hiệu quả, độ chính xác và tối ưu hóa không gian đã trở thành ưu tiên hàng đầu trong thiết kế truyền tải điện. các Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF đại diện cho một giải pháp tinh tế kết hợp cấu trúc nhỏ gọn, truyền mô-men xoắn mượt mà và hiệu suất đáng tin cậy. Dòng sản phẩm này được thiết kế để cung cấp khả năng truyền chuyển động góc vuông với mức tổn thất năng lượng tối thiểu, khiến nó trở thành bộ phận lý tưởng cho các hệ thống tự động hóa và máy móc công nghiệp đòi hỏi sự ổn định và tuổi thọ lâu dài.

Không giống như các bộ giảm tốc trục song song truyền thống, Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF thông qua một cấu hình góc phải. Thông qua một bộ bánh răng côn xoắn ốc, nó thay đổi hướng truyền động 90 độ, mang lại cả hiệu quả cơ học và tính linh hoạt trong lắp đặt. Thiết kế trục rỗng giúp đơn giản hóa hơn nữa việc tích hợp vào các hệ thống truyền động hiện có, cho phép khớp nối trực tiếp với trục truyền động, do đó giảm nhu cầu về khớp nối hoặc đầu nối bổ sung.

A bộ truyền động bánh răng côn xoắn ốc trục rỗng mang lại một số lợi ích chính:

• Nó giảm thiểu lỗi căn chỉnh giữa các thành phần.
• Nó cho phép lắp ráp và tháo gỡ dễ dàng.
• Nó tối ưu hóa việc truyền mô-men xoắn thông qua kết nối trực tiếp.

Những đặc điểm này cùng nhau tạo nên Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF sự lựa chọn ưu tiên trong các ngành yêu cầu truyền tải điện chính xác trong không gian hạn chế, chẳng hạn như máy đóng gói, hệ thống băng tải và tự động hóa bằng robot.

Một ưu điểm đáng chú ý khác của thiết kế này là độ ổn định cơ học dưới tải trọng cao. Việc bố trí bánh răng côn xoắn ốc đảm bảo sự ăn khớp của răng liên tục, giúp vận hành êm ái hơn và giảm độ rung. Điều này không chỉ làm giảm độ ồn mà còn kéo dài tuổi thọ ổ trục và tăng cường độ bền của hệ thống bánh răng tổng thể.

Hơn nữa, bộ giảm góc xiên trục rỗng góc phải thiết kế cho phép các kỹ sư tận dụng không gian lắp đặt có sẵn một cách hiệu quả. Nó mang đến sự linh hoạt trong cách bố trí hệ thống — cho dù được gắn theo chiều dọc, chiều ngang hay đảo ngược — và cấu hình trục rỗng của nó hỗ trợ các ứng dụng xuyên trục trong đó trục đầu ra phải kết nối trực tiếp với bộ phận được dẫn động.

Trong nhiều ứng dụng, Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF đóng vai trò là cầu nối giữa thiết kế nhỏ gọn và khả năng mô-men xoắn cao. Khả năng xử lý tải trọng đáng kể trong khi vẫn duy trì khả năng truyền góc chính xác đảm bảo hiệu suất ổn định trong các điều kiện hoạt động khác nhau. Cho dù được sử dụng trong dây chuyền sản xuất tự động, hệ thống vận chuyển cơ học hay các thiết lập công nghiệp được chế tạo theo yêu cầu, bộ giảm tốc này đều mang lại độ chính xác cơ học và độ tin cậy vận hành theo yêu cầu của các ngành công nghiệp hiện đại.

Nhìn chung, Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF là một giải pháp hiệu quả và tiên tiến về mặt kỹ thuật phản ánh sự phát triển không ngừng của hệ thống điều khiển chuyển động - kết hợp hiệu quả góc vuông, khả năng thích ứng trục rỗng và độ chính xác góc xiên xoắn ốc vào một cơ chế truyền động tích hợp.

II. Định nghĩa và thành phần cấu trúc

các Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF là một thiết bị truyền động cơ học được thiết kế chính xác được thiết kế để chuyển đổi đầu vào tốc độ cao, mô-men xoắn thấp thành đầu ra tốc độ thấp, mô-men xoắn cao trong khi vẫn duy trì hướng vuông góc chính xác. Nó là thành phần quan trọng trong nhiều hệ thống tự động hóa và điều khiển chuyển động trong đó cả hiệu quả sử dụng năng lượng và sự thu gọn về không gian đều rất quan trọng.

Về cốt lõi, loại bộ giảm tốc này sử dụng một cơ cấu bánh răng côn xoắn ốc để truyền chuyển động giữa các trục giao nhau, thường ở góc 90°. Răng bánh răng côn xoắn ốc được thiết kế với hình dạng cong, cho phép ăn khớp răng dần dần, quay mượt mà hơn và vận hành êm hơn so với các lựa chọn thay thế bánh răng côn thẳng.

các trục rỗng cấu hình phân biệt dòng sản phẩm này với các bộ giảm tốc trục rắn thông thường. Thay vì truyền mô-men xoắn qua một trục cố định, thiết kế rỗng cho phép kết nối trực tiếp với trục của máy được dẫn động — đơn giản hóa việc căn chỉnh, giảm chi phí khớp nối và cho phép lắp đặt tiết kiệm không gian trong môi trường chật hẹp.

II.1 Các phần tử kết cấu cốt lõi

• Lắp ráp trục đầu vào: Nhận năng lượng cơ học từ động cơ hoặc nguồn truyền động. Nó kết nối với bánh răng côn xoắn ốc và truyền chuyển động quay sang giai đoạn bánh răng chính.
• Bộ bánh răng côn xoắn ốc: các heart of the mechanism. The meshing of spiral bevel gears allows torque transmission between perpendicular shafts, enabling smooth right-angle power flow.
• Trục đầu ra rỗng: Hoạt động như bộ phận dẫn động của bộ giảm tốc, cho phép tích hợp trực tiếp với máy móc bên ngoài. Lỗ khoan bên trong của nó chứa trục truyền động, đảm bảo truyền mô-men xoắn ổn định và độ chính xác căn chỉnh.
• Nhà ở (Thân hộp số): Thường được làm bằng gang có độ bền cao hoặc hợp kim nhôm được gia công chính xác, mang lại độ cứng tuyệt vời, giảm rung và tản nhiệt.
• Hệ thống vòng bi và niêm phong: Được trang bị vòng bi chịu tải cao và vòng đệm hai môi để tránh rò rỉ dầu, giảm ma sát và kéo dài tuổi thọ khi hoạt động liên tục.
• Hệ thống bôi trơn: Cơ chế bôi trơn bằng dầu hoặc mỡ bên trong đảm bảo bảo vệ tiếp xúc bánh răng liên tục, giảm mài mòn và duy trì hiệu suất ổn định trong thời gian phục vụ lâu dài.

II.2 Đặc tính kỹ thuật

các Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF được xác định bởi sự cân bằng giữa đầu ra mô-men xoắn , thiết kế nhỏ gọn và độ chính xác hoạt động . Nó hỗ trợ tỷ lệ giảm cao đồng thời giảm thiểu phản ứng dữ dội cơ học.

Một số đặc tính kỹ thuật điển hình của nó bao gồm:

• Mật độ mô men xoắn cao trên một đơn vị thể tích.
• Cấu hình góc phải nhỏ gọn.
• Vận hành êm ái, ít tiếng ồn.
• Hiệu suất truyền cao (lên tới 96–98%).
• Cài đặt đơn giản thông qua thiết kế đầu ra rỗng.
• Tính linh hoạt gắn mô-đun cho các bố trí công nghiệp đa dạng.

II.3 Bảng thông số so sánh

II.4 Chất lượng vật liệu và chế tạo

Để đảm bảo tính toàn vẹn về mặt cơ học và độ chính xác khi vận hành, các bánh răng trong Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF thường được làm từ thép hợp kim cứng. Những bánh răng này trải qua quá trình cacbon hóa, làm nguội và mài mịn để đạt được độ cứng bề mặt tối ưu và biến dạng răng tối thiểu.

các housing material is carefully chosen to resist deformation under load and minimize vibration during operation. In many industrial applications, the overall rigidity of the housing is critical in maintaining alignment between the spiral bevel gear set, ensuring that torque transfer remains stable and accurate over long-term use.

II.5 Tóm tắt lợi ích cơ cấu

• Xây dựng nhỏ gọn và mô-đun giảm dấu chân hệ thống.
• Đầu ra trục rỗng đơn giản hóa việc lắp ráp và tăng cường tính linh hoạt khi cài đặt.
• Gắn bánh răng côn xoắn ốc đảm bảo truyền tải điện yên tĩnh và hiệu quả.
• Bịt kín và bôi trơn chất lượng cao kéo dài tuổi thọ hoạt động.
• Phân phối mô-men xoắn tối ưu hỗ trợ các hoạt động nặng và liên tục.

Về bản chất, Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF thể hiện sự tổng hợp giữa hiệu quả cơ học, thiết kế tiết kiệm không gian và hiệu suất có độ chính xác cao. Thành phần cấu trúc và thiết kế kỹ thuật của nó phản ánh sự hiểu biết sâu sắc về nhu cầu truyền tải điện trong các hệ thống tự động hiện đại, định vị nó là nền tảng đáng tin cậy của các ứng dụng truyền động góc phải trên nhiều lĩnh vực công nghiệp khác nhau.

III. Tính năng hiệu suất và thông số kỹ thuật

các Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF được thiết kế để mang lại hiệu suất cơ học vượt trội trong các điều kiện công nghiệp đòi hỏi khắt khe. Kỹ thuật của nó kết hợp hộp số chính xác, hình dạng vỏ được tối ưu hóa và khả năng xử lý mô-men xoắn vượt trội. Mỗi khía cạnh của bộ giảm tốc phản ánh sự xem xét cẩn thận về độ bền, độ tin cậy và hiệu quả về không gian — những yếu tố chính trong hệ thống truyền tải điện và tự động hóa hiện đại.

III.1 Hiệu suất truyền mô-men xoắn cao

các Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF đạt được mật độ mô-men xoắn cao đáng kể nhờ hình học được tối ưu hóa của các bánh răng côn xoắn ốc. Không giống như hộp số côn thẳng thông thường, biên dạng răng xoắn ốc cho phép chia lưới liên tục nhiều răng trong quá trình quay. Sự tương tác đa điểm này làm tăng đáng kể khả năng chịu tải đồng thời đảm bảo chuyển động mượt mà với độ rung tối thiểu.

các spiral bevel gear design also reduces impact loads and distributes stress evenly along the tooth surface. As a result, torque transmission efficiency typically ranges between 96% và 98% , tùy thuộc vào tỷ số truyền và điều kiện bôi trơn. Hiệu suất cao này góp phần giảm mức tiêu thụ năng lượng và giảm sinh nhiệt trong quá trình vận hành — hai yếu tố quan trọng để duy trì sự ổn định hiệu suất trong chu kỳ hoạt động lâu dài.

III.2 Thiết kế nhỏ gọn và sử dụng không gian

Một lợi thế đặc biệt của Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF là cấu hình góc vuông nhỏ gọn và mô-đun của nó. Sự kết hợp của trục rỗng và bánh răng côn xoắn ốc bố trí giảm thiểu chiều dài trục của hệ thống truyền động, làm cho nó đặc biệt thích hợp cho việc lắp đặt với không gian hạn chế hoặc nhiều giai đoạn bánh răng.

các hộp số bánh răng côn rỗng nhỏ gọn khái niệm cho phép kết nối trục trực tiếp mà không cần khớp nối, điều này không chỉ đơn giản hóa việc lắp đặt mà còn tăng cường sự liên kết cơ học. Thiết kế này làm giảm các nguồn rung và ngăn ngừa các hư hỏng liên quan đến sai lệch thường gặp trong các hệ thống truyền thống.

III.3 Độ ồn thấp và vận hành êm ái

các use of bánh răng côn xoắn ốcs thay vì bánh răng cắt thẳng mang lại hoạt động chia lưới mượt mà hơn. Thiết kế xoắn ốc đảm bảo sự ăn khớp răng từ từ, giảm tải va đập và độ rung một cách hiệu quả trong quá trình quay. Kết quả là tiếng ồn khi vận hành thấp hơn đáng kể - thường là dưới 65 dB trong điều kiện tải tiêu chuẩn.

Kết hợp với gia công chính xác và hệ thống vòng bi tiên tiến, Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF duy trì độ chính xác quay nhất quán và kiểm soát tiếng ồn ngay cả ở tốc độ cao. Hoạt động yên tĩnh và ổn định này khiến nó rất phù hợp để sử dụng trong thiết bị tự động hóa, đóng gói và chế biến thực phẩm, nơi tiếng ồn và độ rung môi trường được kiểm soát chặt chẽ.

III.4 Tính ổn định nhiệt và bôi trơn

Tản nhiệt hiệu quả là một yếu tố quan trọng khác để đạt được độ tin cậy lâu dài. Vỏ hộp số của Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF được thiết kế với bề mặt bên ngoài nhẵn và vật liệu dẫn nhiệt cao giúp tăng cường khả năng làm mát đối lưu tự nhiên.

các internal gear contact surfaces are lubricated through a continuous oil bath or grease system, ensuring that the spiral bevel gears remain fully protected under heavy load. Proper lubrication also helps maintain consistent efficiency and minimizes wear, especially during high-speed or high-torque operations.

III.5 So sánh thông số kỹ thuật

III.6 Tóm tắt ưu điểm cơ học

• Tỷ lệ mô-men xoắn trên trọng lượng cao: Cho phép đầu ra mạnh mẽ ngay cả ở kích thước nhỏ gọn.
• Cấu hình góc phải: Cho phép bố trí hệ thống linh hoạt và dễ dàng tích hợp vào các tổ hợp có không gian hạn chế.
• Đầu ra trục rỗng: Đơn giản hóa các kết nối cơ học và giảm rủi ro sai lệch.
• Độ chính xác cao và độ ồn thấp: Đảm bảo hiệu suất ổn định dưới tải liên tục.
• Tuổi thọ sử dụng lâu dài: Đạt được thông qua các bánh răng cứng, vòng bi chính xác và bôi trơn hiệu quả.

III.7 Hiệu quả hướng ứng dụng

Một trong những lý do khiến Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF được sử dụng rộng rãi trong các hệ thống cơ khí hiện đại là khả năng thích ứng với các điều kiện tải đa dạng trong khi vẫn duy trì đầu ra cơ học ổn định. Hiệu suất của nó vẫn ổn định ngay cả ở mô-men xoắn thay đổi hoặc chu kỳ làm việc không liên tục - chất lượng đặc biệt có giá trị trong tự động hóa băng tải, khớp robot và máy móc điều khiển bằng servo.

các combination of độ chính xác của góc xiên xoắn ốc , trục rỗng connectivity và truyền góc phải làm cho dòng sản phẩm này trở thành thành phần nền tảng cho các kỹ sư đang tìm kiếm độ tin cậy về hiệu suất và khả năng tích hợp thiết kế nhỏ gọn.

IV. Cơ chế làm việc và truyền tải điện

các Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF hoạt động dựa trên hệ thống chuyển đổi mô-men xoắn góc vuông phức tạp, được thiết kế để đạt được khả năng điều khiển chuyển động chính xác đồng thời giảm thiểu tổn thất năng lượng. Quá trình truyền lực của nó bao gồm sự tương tác hiệu quả của các bánh răng côn xoắn ốc, vòng bi có độ chính xác cao và cấu trúc đầu ra rỗng cho phép liên kết cơ học trực tiếp với thiết bị được dẫn động.

IV.1 Nguyên lý truyền bánh răng côn xoắn

Tại trung tâm của Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF nằm một bộ bánh răng côn xoắn ốcs , đóng vai trò là bộ phận cơ học quan trọng để truyền chuyển động góc phải. Không giống như bánh răng côn thẳng, bánh răng côn xoắn ốc có các răng cong và xiên ăn khớp dần dần trên vùng tiếp xúc. Điều này đảm bảo việc truyền mô-men xoắn trơn tru và chia sẻ tải liên tục giữa nhiều răng, giúp giảm đáng kể lực tác động và tiếng ồn cơ học.

Trong quá trình vận hành, nguồn điện đi vào qua trục đầu vào được nối với một góc xiên xoắn ốc nhỏ hơn bánh răng cưa . Bánh răng này ăn khớp với góc xiên lớn hơn bánh răng vương miện gắn trên trục đầu ra rỗng. Việc chia lưới của hai bánh răng này làm thay đổi hướng dòng điện đi 90 độ, cho phép mô-men xoắn được truyền vuông góc đồng thời tăng độ lớn của nó dựa trên tỷ số truyền đã chọn.

Cấu hình xoắn ốc này cũng cải thiện khả năng duy trì bôi trơn ở bề mặt răng, vì các răng cong tạo ra màng dầu trong quá trình quay, đảm bảo kiểm soát ma sát và chống mài mòn nhất quán. Kết quả là việc truyền mô-men xoắn cực kỳ mượt mà với độ rung tối thiểu - một đặc điểm nổi bật của Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF .

IV.2 Dòng lực và phân bố tải trọng

Khi năng lượng quay được đưa vào trục đầu vào, bánh răng côn xoắn ốc drive truyền mô-men xoắn thông qua tiếp xúc lăn dần dần. Hướng của lực đi theo đường xoắn ốc từ răng bánh răng đầu vào đến bề mặt bánh răng đầu ra, phân tán hiệu quả tải trọng hướng tâm và hướng trục qua các ổ trục.

Sự phân bổ tải đều này rất cần thiết để giảm các điểm ứng suất cục bộ, đặc biệt là trong điều kiện mô-men xoắn cao. Ngược lại với các hệ thống cắt thẳng thường chịu các vùng áp suất tập trung, cấu hình xoắn ốc cho phép Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF để duy trì hiệu suất ổn định dưới tải dao động hoặc sốc.

các use of vòng bi lăn côn và hỗ trợ lực đẩy chính xác đảm bảo rằng lực dọc trục được tạo ra bởi chuyển động xoắn ốc được hấp thụ hợp lý, kéo dài tuổi thọ sử dụng của cả ổ trục và bánh răng. Tính năng này làm cho bộ giảm tốc đặc biệt phù hợp cho các hoạt động nặng nhọc và có độ chính xác cao như băng tải, thiết bị nâng và hệ thống định vị có hỗ trợ servo.

IV.3 Chức năng của kết cấu trục rỗng

các bộ giảm tốc vát lõi rỗng mang lại lợi thế kỹ thuật khác biệt bằng cách loại bỏ nhu cầu về khớp nối hoặc bộ chuyển đổi trung gian. Thay vào đó, trục dẫn động có thể được lắp trực tiếp vào lỗ rỗng của trục đầu ra, được cố định bằng chìa khóa, kẹp hoặc đĩa co.

Thiết kế này cải thiện độ đồng tâm và độ chính xác căn chỉnh giữa các bộ phận truyền động và được dẫn động, giảm tổn thất truyền động do lệch hoặc lệch. Ngoài ra, cấu trúc trục rỗng giảm thiểu quán tính quay, cho phép bộ giảm tốc phản ứng nhanh với các dao động mô-men xoắn — một tính năng quan trọng đối với các hệ thống động như khớp nối robot hoặc băng tải tự động.

Một lợi ích nữa là khả năng tích hợp các ứng dụng xuyên trục. Ví dụ, trong hệ thống truyền động kép hoặc truyền động, trục rỗng cho phép một bộ phận dẫn động bổ sung (chẳng hạn như ròng rọc hoặc hộp số thứ cấp) được kết nối thẳng hàng, mang lại sự linh hoạt về cơ học mà không cần mở rộng diện tích máy.

IV.4 Đường cơ học và chuyển hóa năng lượng

• Giai đoạn 1: Trục đầu vào nhận năng lượng quay từ động cơ hoặc động cơ chính.
• Giai đoạn 2: Bánh răng côn xoắn ốc ăn khớp với bánh răng côn lớn hơn, chuyển hướng chuyển động ở góc 90°.
• Giai đoạn 3: Mô-men xoắn được khuếch đại tỷ lệ thuận với tỷ số giảm tốc được xác định bởi hình dạng bánh răng.
• Giai đoạn 4: các hollow output shaft transfers torque directly to the driven component, completing the power transmission process.

IV.5 Phân tích so sánh các cơ cấu bánh răng

IV.6 Tóm tắt các ưu điểm của truyền tải điện

• Hiệu suất cơ học cao - tổn thất điện năng tối thiểu trên đường truyền.
• Đầu ra mô-men xoắn mượt mà - tiếp xúc xoắn ốc liên tục giúp loại bỏ các xung rung.
• Cấu hình góc phải nhỏ gọn - giảm dấu chân cài đặt.
• Tăng cường độ bền - bánh răng côn xoắn ốc được tôi cứng và vòng bi chắc chắn đảm bảo tuổi thọ.
• Tích hợp linh hoạt - trục rỗng cho phép kết nối trực tiếp hoặc xuyên qua trục.

V. Ứng dụng công nghiệp điển hình

các Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF được công nhận rộng rãi vì khả năng thích ứng của nó trên nhiều lĩnh vực công nghiệp. Thiết kế truyền động góc phải, cấu hình đầu ra rỗng và hiệu suất mô-men xoắn cao khiến nó trở nên lý tưởng cho các môi trường tối ưu hóa không gian , cung cấp điện trơn tru và độ tin cậy lâu dài là rất cần thiết.

V.1 Hệ thống băng tải và tự động hóa

Trong dây chuyền sản xuất tự động, hệ thống băng tải yêu cầu chuyển động ổn định, hiệu quả cao và đồng bộ hóa chính xác giữa nhiều bộ phận dẫn động. các Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF vượt trội trong những điều kiện này nhờ thiết kế nhỏ gọn và khả năng lắp trục trực tiếp.

• Công suất mô-men xoắn nhất quán: Đảm bảo vận chuyển vật liệu trơn tru ngay cả trong điều kiện tải thay đổi.
• Hiệu quả cao: Duy trì hoạt động tiết kiệm năng lượng trong chu kỳ sản xuất liên tục.
• Tiếng ồn và độ rung thấp: Quan trọng đối với môi trường sản xuất chính xác.

V.2 Robotics và điều khiển chuyển động

hiện đại hệ thống robot yêu cầu các bộ truyền động có khả năng xử lý cả khả năng tăng tốc động và định vị chính xác. các Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF đáp ứng những nhu cầu này thông qua cấu trúc cơ học được tối ưu hóa và mô men quán tính giảm.

• Cánh tay robot có khớp nối: Cho phép kiểm soát mô-men xoắn chung với phản ứng ngược tối thiểu.
• AGV (Xe có hướng dẫn tự động): Tạo điều kiện truyền lực góc vuông trong khung máy nhỏ gọn.
• Hệ thống gắp và đặt: Cung cấp chuyển động quay có độ chính xác cao, độ rung thấp.

V.3 Thiết bị nâng và xử lý vật liệu

Trong ngành xử lý vật liệu, cần có hộp giảm tốc để duy trì tải nặng và cung cấp chuyển động có kiểm soát. các Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF đặc biệt phù hợp với tời , thang máy và xe cần cẩu , trong đó việc khuếch đại mô-men xoắn và chuyển động mượt mà là rất quan trọng.

V.4 Máy đóng gói và chế biến thực phẩm

• Hoạt động yên tĩnh: Bánh răng côn xoắn ốc giảm tiếng ồn khi chia lưới, lý tưởng cho môi trường vệ sinh hoặc ít tiếng ồn.
• Thiết kế sạch sẽ: các smooth aluminum or cast-iron housing prevents residue accumulation.
• Yếu tố hình thức nhỏ gọn: Cho phép tích hợp vào máy đóng gói, dán nhãn và cắt.

V.5 Năng lượng tái tạo và thiết bị môi trường

các Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF cũng được áp dụng ở năng lượng tái tạo hệ thống, bao gồm truyền động phụ trợ tuabin gió , băng tải sinh khối và máy khuấy xử lý nước . Trong các cài đặt như vậy, bộ giảm tốc phải chịu được các tải trọng khác nhau và áp lực môi trường trong khi vẫn duy trì hiệu suất cao và khả năng chống mài mòn.

V.6 Tóm tắt lợi ích của ứng dụng

• Mô-men xoắn cao với thiết kế nhỏ gọn: Cho phép truyền tải điện trong các hệ thống bị giới hạn về không gian.
• Phản ứng dữ dội thấp và căn chỉnh chính xác: Đảm bảo điều khiển chuyển động mượt mà, chính xác.
• Giảm tiếng ồn và độ rung: Cần thiết cho ngành công nghiệp tự động hóa và đóng gói.
• Cài đặt trực tiếp: Đầu ra trục rỗng giảm thiểu độ phức tạp của việc lắp ráp.
• Tuổi thọ phục vụ kéo dài: Do độ bền của bánh răng côn xoắn ốc và khả năng tản nhiệt được tối ưu hóa.

VI. Khuyến nghị về lắp đặt, bảo trì và an toàn

VI.1 Hướng dẫn cài đặt

• 1. Nền tảng và sự liên kết: Gắn bộ giảm tốc trên bề mặt ổn định, không rung...
• 2. Kết nối trục: Đối với các ứng dụng trục rỗng, lắp trục dẫn động vào lỗ khoan...
• 3. Chốt và hỗ trợ: Tất cả các bu lông và phần cứng lắp phải được siết chặt theo thông số kỹ thuật về mô-men xoắn...
• 4. Kiểm tra bôi trơn: Trước khi khởi động thiết bị, hãy xác minh rằng hộp số có chứa đúng lượng và loại chất bôi trơn...
• 5. Hướng quay: Xác nhận rằng trục đầu vào quay đúng hướng...
• 6. Chạy thử lần đầu: Tiến hành chạy thử không tải trong 30–60 phút để quan sát tiếng ồn, độ rung, độ tăng nhiệt độ...

VI.2 Yêu cầu bôi trơn và làm mát

• Loại dầu: Sử dụng dầu bánh răng tổng hợp chịu cực áp (EP) được thiết kế cho điều kiện tải trọng cao.
• Thay dầu lần đầu: Thay dầu do nhà máy cung cấp sau 500 giờ hoạt động đầu tiên.
• Bảo trì thường xuyên: Thay dầu bôi trơn sau mỗi 3.000–5.000 giờ hoạt động.
• Kiểm soát nhiệt độ: Nhiệt độ hoạt động tối ưu nên duy trì trong khoảng từ 40°C đến 80°C.
• Giám sát mức dầu: Thường xuyên kiểm tra kính quan sát hoặc que thăm dầu để đảm bảo mức dầu luôn nằm trong phạm vi chỉ định.

VI.3 Danh sách kiểm tra bảo trì định kỳ

VI.4 Hướng dẫn khắc phục sự cố thường gặp

VI.5 Khuyến nghị về an toàn

• Không vượt quá mô-men xoắn hoặc tốc độ định mức: Hoạt động vượt quá giới hạn quy định có thể gây ra hỏng hóc cơ học hoặc gãy bánh răng.
• Ngắt nguồn điện trước khi bảo trì: Luôn cách ly các nguồn điện và chờ cho máy dừng hoàn toàn trước khi bảo trì.
• Sử dụng thiết bị bảo vệ: Che tất cả các trục quay, khớp nối và bánh răng hở để tránh tiếp xúc ngẫu nhiên.
• Duy trì nối đất thích hợp: Đảm bảo cụm lắp ráp được nối đất đúng cách để ngăn ngừa các mối nguy hiểm về điện.
• Tránh ô nhiễm: Giữ vỏ hộp số kín khỏi bụi, hơi ẩm hoặc hóa chất ăn mòn.

VI.6 Lời khuyên về Hiệu suất Dài hạn

• Thực hiện phân tích độ rung hàng năm để phát hiện sớm sự mài mòn hoặc mất cân bằng của vòng bi.
• Theo dõi xu hướng nhiệt độ vận hành - việc tăng dần có thể cho thấy sự suy giảm chất bôi trơn.
• Lên lịch đại tu toàn diện sau mỗi 10.000 giờ hoạt động.
• Sử dụng các phụ kiện lắp đặt chất lượng cao để giảm ứng suất cơ học lên trục rỗng.
• Bảo quản các thiết bị dự phòng trong môi trường sạch sẽ, khô ráo và có lớp đệm dầu thích hợp để tránh ăn mòn.

VII. Tóm tắt Ưu điểm và Câu hỏi thường gặp

VII.1 Ưu điểm chính

• Hiệu suất mô-men xoắn cao: Bánh răng côn xoắn ốc giúp răng ăn khớp liên tục, cho phép truyền mô-men xoắn trơn tru và tổn thất năng lượng ở mức tối thiểu.
• Thiết kế nhỏ gọn và tiết kiệm không gian: Cấu hình góc vuông và đầu ra trục rỗng giúp đơn giản hóa việc tích hợp trong các cụm công nghiệp chặt chẽ.
• Tiếng ồn và độ rung thấp: Răng côn xoắn ốc và vòng bi chính xác đảm bảo hoạt động yên tĩnh.
• Cài đặt linh hoạt: Trục rỗng cho phép kết nối trực tiếp với trục được dẫn động hoặc các ứng dụng xuyên trục.
• Độ bền và độ tin cậy: Bánh răng cứng, bôi trơn tối ưu và vỏ chắc chắn giúp kéo dài tuổi thọ.
• Tính linh hoạt: Thích hợp cho băng tải, cánh tay robot, hệ thống nâng, máy đóng gói, thiết bị chế biến thực phẩm và các ứng dụng năng lượng tái tạo.

VII.2 Câu hỏi thường gặp (FAQ)

• Q1: Sự khác biệt giữa Bộ giảm tốc bánh răng côn xoắn ốc trục rỗng dòng JKAF và bộ giảm tốc bánh răng côn thẳng truyền thống là gì?
  A1: Bánh răng côn xoắn ốc ăn khớp dần dần trên nhiều răng, giúp truyền mô-men xoắn mượt mà hơn, khả năng chịu tải cao hơn, độ ồn thấp hơn và cải thiện hiệu suất so với bánh răng côn thẳng. Thiết kế trục rỗng cho phép kết nối trục trực tiếp, giảm thiểu vấn đề lệch trục.
• Q2: Tôi nên chọn mô hình bộ giảm tốc Dòng JKAF chính xác cho ứng dụng của mình như thế nào?
  A2: Xem xét mô-men xoắn đầu ra, tỷ số truyền, tốc độ đầu vào, hạn chế về không gian và hướng lắp đặt. Đảm bảo đường kính trục rỗng và công suất mô-men xoắn phù hợp với yêu cầu trục dẫn động.
• Câu 3: Những biện pháp bảo trì nào là cần thiết để đảm bảo hiệu suất lâu dài?
  A3: Kiểm tra mức và tình trạng dầu, kiểm tra vòng bi và vòng đệm, theo dõi độ rung và tiếng ồn, đảm bảo căn chỉnh thích hợp, thực hiện thay dầu sau mỗi 3.000–5.000 giờ và kiểm tra định kỳ các bu lông lắp.
